Fotónica: La guía definitiva para invertir en la infraestructura de luz de la IA
Arena, vidrio y láseres: qué es la fotónica, cómo funciona la cadena y las empresas que controlan la infraestructura invisible de la IA
Marzo de 2026. NVIDIA invierte $2.000 millones de dólares en una empresa que casi nadie asociaba con la inteligencia artificial.
No es una IA.
No es un fabricante de chips.
Es una empresa que fabrica luz.
¿Tu reacción? Probablemente la misma que la del mercado: “¿qué?”
La de Jensen Huang, CEO y fundador de NVIDIA, fue distinta. Él sabía algo que el mercado tardó meses en entender: que el mayor cuello de botella de la revolución de la inteligencia artificial no era la potencia de los chips. Era mover los datos entre ellos.
Y para eso necesitaba luz.
Esto es un artículo sobre fotónica: la tecnología que convierte la luz en infraestructura. La misma física que llevó una llamada de teléfono de Nueva York a Londres en 1988 es la que hoy conecta dos GPUs dentro del mismo rack de un datacenter de IA.
La diferencia es que esta vez las distancias se miden en centímetros, las velocidades en terabits por segundo, y los contratos en miles de millones de dólares.
Coge un puñado de arena.
Fúndela.
Estírala hasta convertirla en un hilo de 125 micrómetros de diámetro, más fino que un cabello humano.
Por ese hilo van a viajar, a la velocidad de la luz, los datos del modelo de lenguaje más avanzado del mundo.
Eso es la fotónica.
Magia con física debajo.
Y hay una cadena industrial entera detrás de ese hilo que el mercado está poniendo en precio.
Vamos paso a paso.
Paso 1: ¿Qué es la fotónica?
Para entender la fotónica, olvídate de la ingeniería por un momento.
Imagina que tienes que mover agua de un sitio a otro.
Puedes usar una manguera de goma: flexible, barata, funciona bien para distancias cortas. Pero cuanto más larga es la manguera, más presión necesitas, más energía gastas y más calor genera la fricción.
O puedes usar un tubo de cristal pulido: la misma agua llega más lejos, más rápido, con menos pérdida.
Eso es, en esencia, la diferencia entre mover datos con electrones (manguera de cobre) y moverlos con fotones (fibra de vidrio).
La física y la ingeniería
Un electrón moviéndose por un cable de cobre genera resistencia. La resistencia genera calor. El calor degrada la señal. A velocidades de 1.6 terabits por segundo, la señal eléctrica se deteriora en menos de dos metros.
Un fotón moviéndose por fibra de vidrio no genera resistencia. No produce calor. No se degrada con la distancia al mismo ritmo. Y viaja a la velocidad de la luz.
La física del fotón es, para mover información, objetivamente superior.
El problema nunca fue la física.
Fue la ingeniería: ¿cómo fabricas luz coherente? ¿cómo imprimes datos sobre un haz de luz? ¿cómo integras todo eso con los chips de silicio que ya tenemos?
Eso tardó décadas en resolverse.
El momento fundacional: 1970
En 1962, varios laboratorios (incluyendo GE, IBM y MIT) demostraron el primer láser de semiconductor: una fuente de luz coherente, controlable, lo suficientemente estable para usarse en comunicaciones.
Tenían el emisor.
Les faltaba la autopista.
En 1970, dos investigadores de Corning Glass Works, Robert Maurer y Donald Keck, produjeron la primera fibra óptica con pérdida inferior a 20 decibelios por kilómetro. El umbral que la comunidad científica consideraba el mínimo para comunicaciones prácticas.
Ese año, la fotónica dejó de ser física teórica.
Bell Labs tenía el láser. Corning puso la autopista. Lo que faltaba era decidir adónde llevaba.
El primer viaje: cruzar el Atlántico
Los siguientes veinte años los dedicó la industria a tender esa autopista entre continentes.
En 1988, el cable TAT-8 cruzó el Atlántico. El primer enlace de fibra óptica transoceánico operativo de la historia. Capacidad: 40.000 llamadas simultáneas.
Era ciencia ficción práctica.
Antes del TAT-8, los cables transoceánicos eran de cobre y llevaban señales analógicas degradadas.
Con el TAT-8, la señal cruzaba el océano sin deterioro apreciable.
El coste por llamada se desplomó. La globalización de las telecomunicaciones se aceleró.
Y era solo el principio.
El mismo ciclo iba a repetirse, cuarenta años después, comprimido dentro de un rack de servidores.
Paso 2: De los cables del Atlántico a los racks de NVIDIA
El primer acto: internet
Entre 2000 y 2010, los hyperscalers tendieron decenas de miles de kilómetros de fibra por todo el planeta.
Google, Amazon, Meta no esperaron a que los operadores de telecomunicaciones construyeran la infraestructura. La construyeron ellos mismos.
Google tiene hoy más de 30 cables submarinos de fibra óptica propios.
Meta completó en 2024 un cable que rodea África entera.
Amazon opera su propia red troncal global desde 2017.
La fotónica era infraestructura de larga distancia: mover datos de São Paulo a Frankfurt sin que la señal muriera en el camino.
El mercado lo entendió como una utility. Las empresas de fibra óptica cotizaban aburridas, predecibles, baratas. Buenos dividendos, cero emoción. Exactamente lo que pasa cuando una tecnología madura y se da por descontada.
Nadie anticipó el segundo acto.
El segundo acto: la IA
Cuando los modelos de lenguaje escalan más allá de cierto umbral, un solo chip no alcanza.
GPT-4 corrió en miles de GPUs en paralelo.
Llama 3 también.
El entrenamiento de un modelo frontier en 2025 requiere decenas de miles de GPUs comunicándose entre sí con latencia de microsegundos.
Aquí está el giro:
El cuello de botella dejó de estar entre Frankfurt y São Paulo. Pasó a estar entre dos servidores en el mismo rack, en el mismo edificio, en la misma sala.
El cobre funcionaba perfectamente para conectar continentes a velocidades de gigabits. Para conectar chips a 1.6 terabits por segundo, a una distancia de metro y medio, el cobre se convierte en un calefactor industrial que disipa energía sin mover datos útiles.
Un datacenter de IA moderno consume entre 50 y 150 megavatios. La mitad de esa energía no computa nada: la gasta el cobre intentando mantener señales que se degradan antes de llegar a destino.
El desplazamiento que reescribe la tesis de inversión
La fotónica de larga distancia movía datos entre edificios.
La fotónica de corta distancia los mueve entre chips.

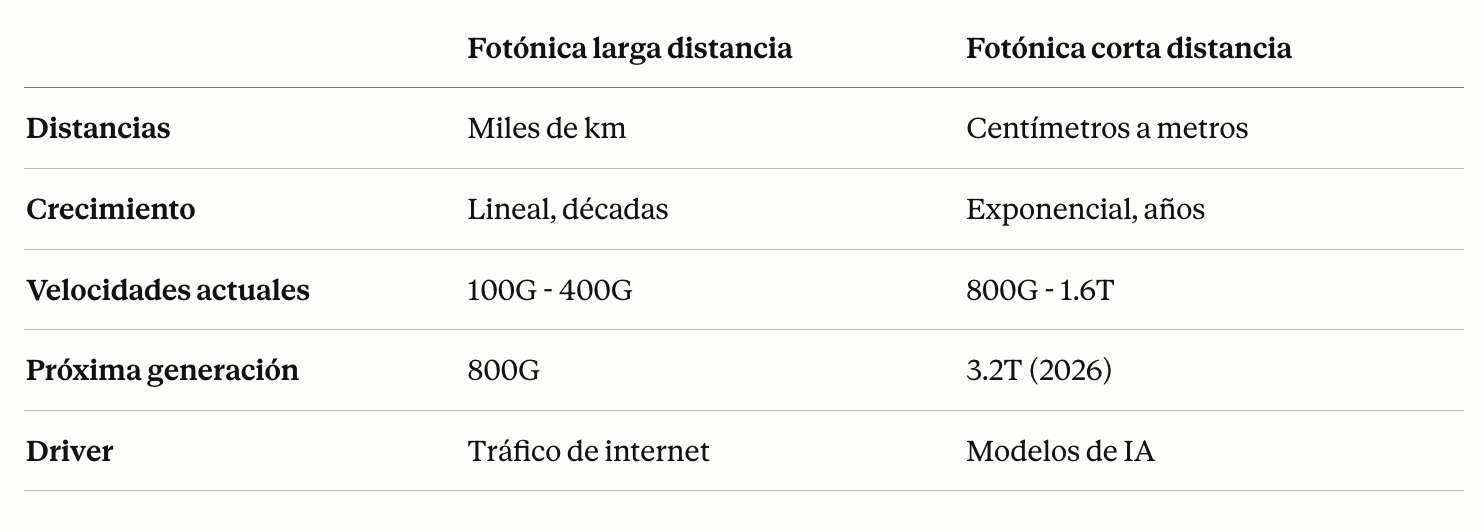

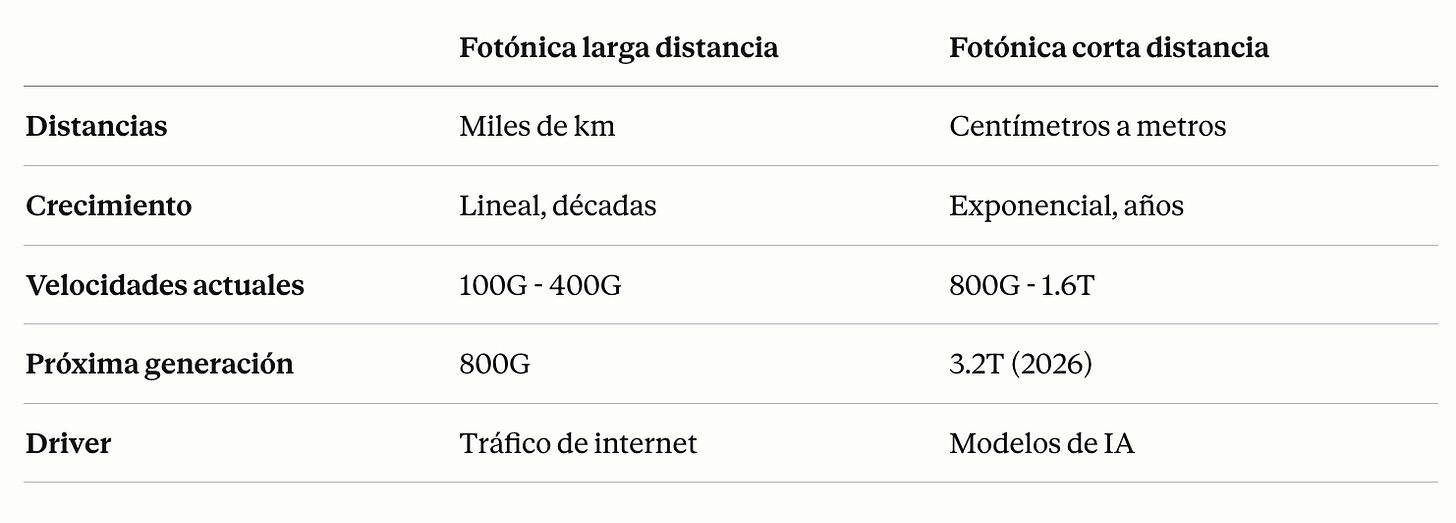

Son mercados distintos. Con dinámicas distintas. Y con tasas de crecimiento que no tienen nada que ver:
Cada salto duplica el ancho de banda. El tiempo entre generaciones se comprime. 800G hoy. 1.6T en producción masiva este año. 3.2T en hoja de ruta para 2026.
La señal que el mercado ignoraba
Jensen Huang lo vio antes que nadie.
La inversión de $2.000 millones en Lumentum y otros $2.000 millones en Coherent el mismo día, 2 de marzo de 2026, fue una operación de aprovisionamiento estratégico.
Sin láseres no hay interconexiones fotónicas.
Sin interconexiones fotónicas, el Blackwell Ultra no escala.
Los $4B son el precio de garantizar suministro de fuentes láser para los próximos cinco años en el momento más crítico del ciclo de IA.
El patrón tiene precedente:
Intel compró Altera en 2015 para controlar FPGAs en datacenters.
Broadcom compró CA Technologies para software de infraestructura.
Cuando una empresa de semiconductores paga una prima absurda por un proveedor de componentes, el mercado tarda entre doce y veinticuatro meses en entender por qué.
Con Lumentum y Coherent, ese reloj acaba de arrancar.
Paso 3: El punto ciego del mercado
El inversor retail quiere comprar fotónica. No puede.
Cuando un sector empieza a aparecer en los titulares, lo primero que hace el inversor retail es buscar el ETF.
Con semiconductores: $SOXX.
Con ciberseguridad: $HACK o $CIBR.
Con robótica: $ROBO.
Con fotónica: nada.
No hay un ETF puro de fotónica listado en Estados Unidos. Ni uno.
El único que existió fracasó
En septiembre de 2022, la gestora británica Legal & General lanzó el L&G Optical Technology & Photonics ETF en Londres, con ticker LAZR.
El momento era bueno.
El sector empezaba a despertar.
La tesis era clara.
El resultado fue este:
Después de más de dos años en el mercado, el fondo acumuló $2.8 millones en activos bajo gestión.
Un ETF necesita entre $50 y $100 millones de AUM solo para cubrir costes operativos.
A principios de 2026 lo liquidaron. Nadie lo compró.
El ETF existió. El mercado lo ignoró. Desapareció.
¿Por qué no hay ETF puro en EE.UU.?
Tres razones estructurales:
1. Problema de clasificación El sistema GICS, que organiza el mercado en sectores, no tiene categoría “fotónica”.
2. El universo puro es demasiado pequeño Las empresas de fotónica pura, AAOI, AXTI, AEHR, VECO juntas no suman $3.000 millones de capitalización. Con ese universo no construyes un producto institucional viable. Los grandes gestores no pueden entrar sin mover el precio.
3. El retail no sabe que el sector existe Que es exactamente el problema que este artículo intenta resolver.
La alternativa más cercana
El único vehículo accesible con exposición real al tema es $THNQ, el ROBO Global Artificial Intelligence ETF. Tiene a Lumentum como posición top y exposición amplia a la cadena de infraestructura de IA que la fotónica habilita.
El problema: es un ETF de inteligencia artificial, no de fotónica. La exposición es indirecta y diluida entre 54 empresas de todo el stack de IA.
Lo que esto significa para el inversor
El mercado tiene un punto ciego. No hay vehículo pasivo que cubra el sector. Los institucionales que quieren exposición tienen que construir la posición ticker a ticker, lo que requiere entender la cadena.
Eso es exactamente lo que vamos a hacer ahora.
Paso 4: La cadena de valor
La fotónica no es un sector. Son cinco capas industriales apiladas, cada una dependiente de la anterior.
Un fallo en la primera bloquea todo lo que viene después.
💿 Capa 1: Materiales
Todo empieza en las obleas.
Una oblea es un disco fino de material semiconductor sobre el que se graban los circuitos, igual que en cualquier chip convencional. La diferencia es que la fotónica necesita dos tipos distintos según la función.
Oblea tipo 1: SOI (Silicio sobre Aislante)
Imagina un sándwich de tres capas:
Capa superior: silicio fino donde se graban los circuitos
Capa intermedia: óxido de silicio (básicamente vidrio)
Capa inferior: silicio de soporte
La clave es la capa de óxido del medio. Cuando un haz de luz viaja por la capa superior, esa capa de vidrio actúa como una pared que impide que la luz se escape hacia abajo. Sin ella, la señal se dispersa y se pierde antes de llegar a destino.
Las obleas SOI son el sustrato sobre el que se construyen los chips de fotónica de silicio.
Oblea tipo 2: InP (Fosfuro de Indio)
El silicio tiene un problema: no emite luz con eficiencia suficiente.
Para generar y detectar luz a las frecuencias que usan los enlaces ópticos de datacenter, necesitas un material distinto. El fosfuro de indio, InP, es un semiconductor compuesto con propiedades ópticas que el silicio no puede replicar:
Emite luz al aplicarle corriente eléctrica
Detecta luz con precisión
Opera exactamente en las frecuencias que usan los enlaces fotónicos
Los láseres y fotodetectores de alta frecuencia se fabrican sobre obleas de InP.
Resumiendo: SOI para guiar la luz dentro del chip. InP para generarla y detectarla. Sin obleas, no hay nada.
🔬 Capa 2: Fabricación
Las obleas entran a las fundiciones.
Aquí es donde se construyen los dispositivos fotónicos, capa a capa, átomo a átomo.
El proceso crítico: MOCVD
Para fabricar los láseres de InP se usa una técnica llamada MOCVD (deposición química de vapor de organometálicos). Es básicamente un horno de precisión extrema que deposita capas de material semiconductor con precisión de angstroms (un angstrom es una diezmillonésima parte de un milímetro).
La calidad de esas capas determina la eficiencia del láser y su vida útil. Un error de unas pocas capas atómicas y el componente falla.
Dos filosofías de integración
Las fundiciones tienen dos aproximaciones distintas para resolver el mismo problema: integrar óptica y electrónica en el mismo dispositivo.
Integración monolíticaCo-packaged (CPO)CómoÓptica y electrónica en el mismo chipFabricados por separado, unidos en packagingVentajaMáximo rendimientoMás flexible, más fácil de escalarQuién lideraGlobalFoundriesTSMC
Ambas apuestas conviven en el mercado. El ciclo decidirá cuál gana.
💡 Capa 3: Componentes
Aquí aparece la luz por primera vez en la cadena.
Con las obleas fabricadas y procesadas se construyen los componentes que mueven la información en forma de luz. Son cuatro piezas que trabajan juntas:
🔴 El láser Convierte corriente eléctrica en un haz de luz coherente a una frecuencia específica. Es el emisor. Sin láser no hay señal.
📡 El modulador Imprime datos sobre el haz de luz variando su intensidad o fase a velocidades de decenas de gigahercios. Es el codificador. Transforma la luz continua en información.
👁️ El fotodetector Hace el proceso inverso en el extremo receptor: convierte la señal óptica de vuelta en señal eléctrica. Es el intérprete.
📦 El transceptor Integra los tres anteriores en un módulo compacto que enchufas directamente en el switch o en el servidor. Es el producto final de esta capa: todo lo que necesitas para gestionar un enlace óptico completo en un solo paquete de cinco centímetros.
Y luego está la autopista:
🕸️ La fibra óptica Un filamento de vidrio ultrapuro de 125 micrómetros de diámetro (más fino que un cabello humano) que guía la luz por reflexión interna total. La señal rebota dentro del filamento sin salirse, recorriendo kilómetros con pérdidas mínimas. Hecha de sílice. Arena fundida y estirada. El material más barato del planeta convertido en la columna vertebral de la IA.
🔗 Capa 4: Integración
La señal llega. Ahora hay que entenderla.
La señal óptica llega al destino como una onda analógica de luz. Para convertirla en datos digitales útiles hace falta un procesador de señal: el DSP óptico.
Es el traductor: recibe una onda, interpreta los cambios de intensidad o fase, y los convierte en ceros y unos. Sin DSP no hay coherencia. La señal llega pero nadie la entiende.
El problema físico que CPO resuelve
En la arquitectura tradicional, el transceptor óptico se conecta al chip de red mediante un tramo de cobre en la placa del servidor.
Ese tramo mide centímetros.
A 800 gigabits por segundo, no era un problema. A 1.6 terabits, esos centímetros de cobre consumen energía, generan calor y degradan la señal antes de que entre al chip.
CPO (Co-Packaged Optics) elimina ese tramo de raíz:
❌ Antes: transceptor enchufado en el borde del switch, conectado al chip por cobre
✅ Ahora: módulo óptico integrado dentro del mismo package que el procesador
La óptica y el chip comparten carcasa. La señal no cruza ningún cobre entre ambos. El resultado: menos calor, menos energía, más velocidad.
CPO es el salto arquitectónico del ciclo actual. Todas las grandes foundries y diseñadores de ASICs están resolviendo este problema ahora mismo.
🧪 Capa 5: Testing
El problema que los chips digitales no tienen.
Los chips fotónicos degradan bajo luz y corriente de maneras que no se detectan mirando el componente en sala limpia. Un transceptor puede pasar todos los controles de fabricación y fallar a los tres meses de uso real.
Burn-in: el examen de resistencia
El proceso de burn-in somete cada dispositivo a condiciones de estrés acelerado antes de que salga de la foundry:
Más temperatura de la normal
Más corriente de la normal
Más horas de operación de las normales
Los componentes con defectos latentes fallan durante el burn-in. Los que lo superan tienen una vida útil predecible.
Por qué importa financieramente
La diferencia entre detectar el fallo en fábrica o en campo es de dos órdenes de magnitud en coste.
A escala de un hyperscaler con millones de puertos ópticos, la tasa de fallos en campo es una variable financiera.
Paso 5: Las empresas
Ahora que conoces las cinco capas, cada ticker tiene un lugar concreto en la cadena. No son intercambiables. Comprar Corning no es lo mismo que comprar Marvell aunque ambas aparezcan en el mismo artículo sobre fotónica.
Las ordenamos por capa, de abajo arriba.
💿 Capa 1: Materiales
$SOI — Soitec | El Monopolio
Soitec fabrica más del 95% de las obleas SOI del mundo. No hay segundo proveedor relevante. Toda la fotónica de silicio, de TSMC a GlobalFoundries, empieza en sus obleas.
Cotiza en Euronext París, no en bolsa americana. Accesible desde brókers europeos.
Su monopolio no es accidental: lleva décadas construyendo procesos de fabricación que nadie ha podido replicar a escala.
Riesgo principal: dependencia de un solo mercado final. Si el ciclo de fotónica frena, Soitec lo nota antes que nadie.

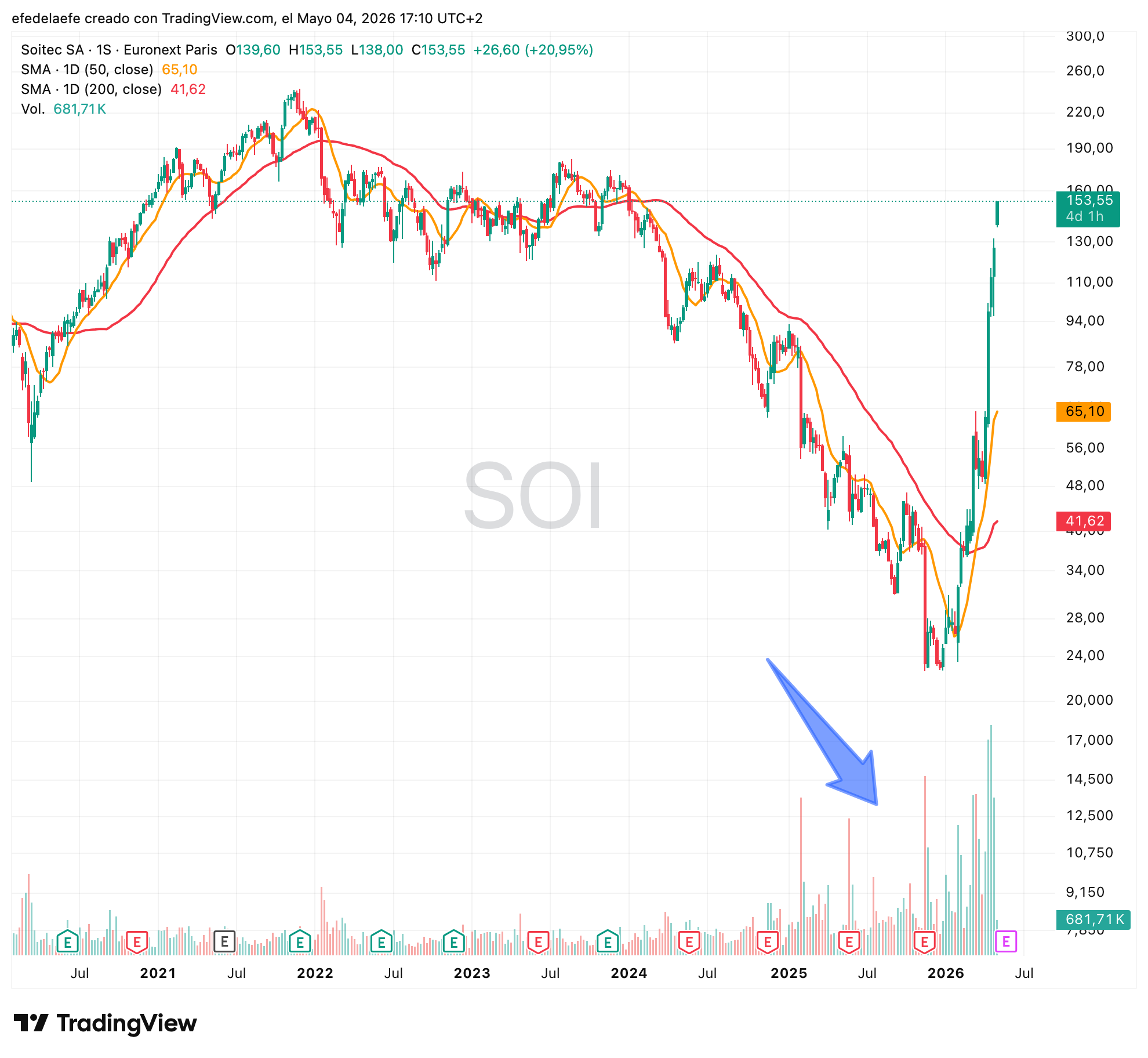

El gráfico es bastante intenso, pero no el más intenso de los que vamos a ver hoy. El mercado la ha redescubierto en 2025 pero estaba metida en una tendencia bajista desde 2021.
$AXTI — AXT Inc. | El Proveedor Crítico

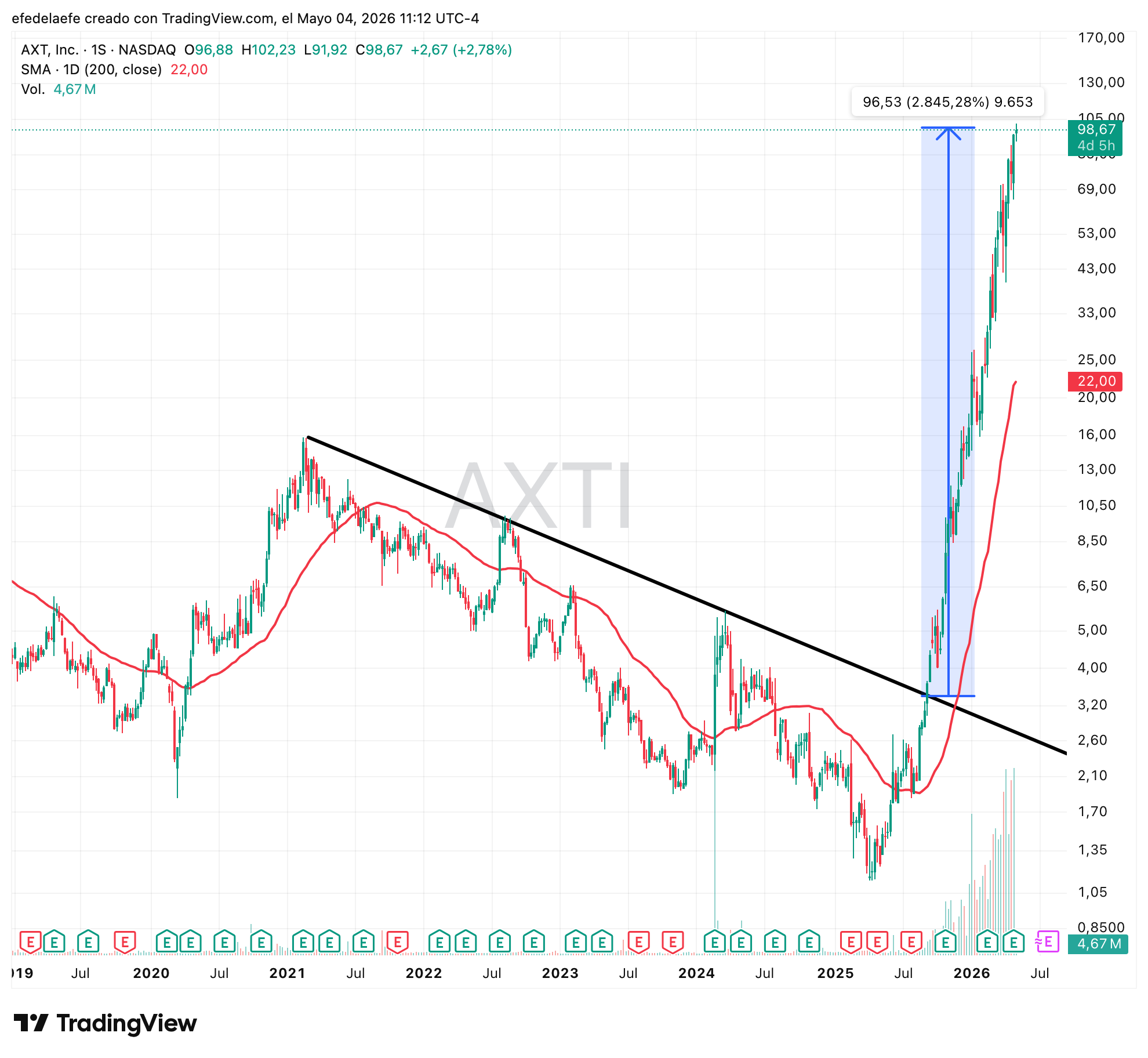

AXT produce las obleas de fosfuro de indio (InP) que alimentan a casi toda la industria de láseres y fotodetectores de alta frecuencia.
Sin obleas de InP no hay láseres para datacenters. Sin láseres no hay fotónica.
Es una empresa de micro-cap con alta volatilidad. El perfil de riesgo es radicalmente distinto al del resto de la lista.
Upside: si el ciclo de InP acelera con la demanda de láseres para CPO, AXT lo capta antes que los nombres más grandes de la cadena.
Rompió la tendencia bajista a finales de 2021 y desde entonces ha hecho un +2.800% en menos de 12 meses.
🔬 Capa 2: Fabricación
$GFS — GlobalFoundries | El Constructor
GlobalFoundries tiene la plataforma de fotónica de silicio monolítica más avanzada disponible en una foundry pura: GF Fotonix™. Sus clientes en esta plataforma incluyen NVIDIA, Broadcom, Marvell, Cisco y Ayar Labs.
En noviembre de 2025 adquirió Advanced Micro Foundry (AMF), fundición especializada en fotónica de silicio con plataforma de 200mm y experiencia en comunicaciones dentro y fuera del datacenter.
En la misma operación adquirió Infinilink, empresa de diseño especializada en chips de alta velocidad, SerDes y transceivers ópticos.
En dos movimientos, GFS consolidó su posición como la foundry pura de referencia para fotónica de silicio.
Riesgo principal: compite con TSMC por los diseños más avanzados y TSMC tiene más recursos.

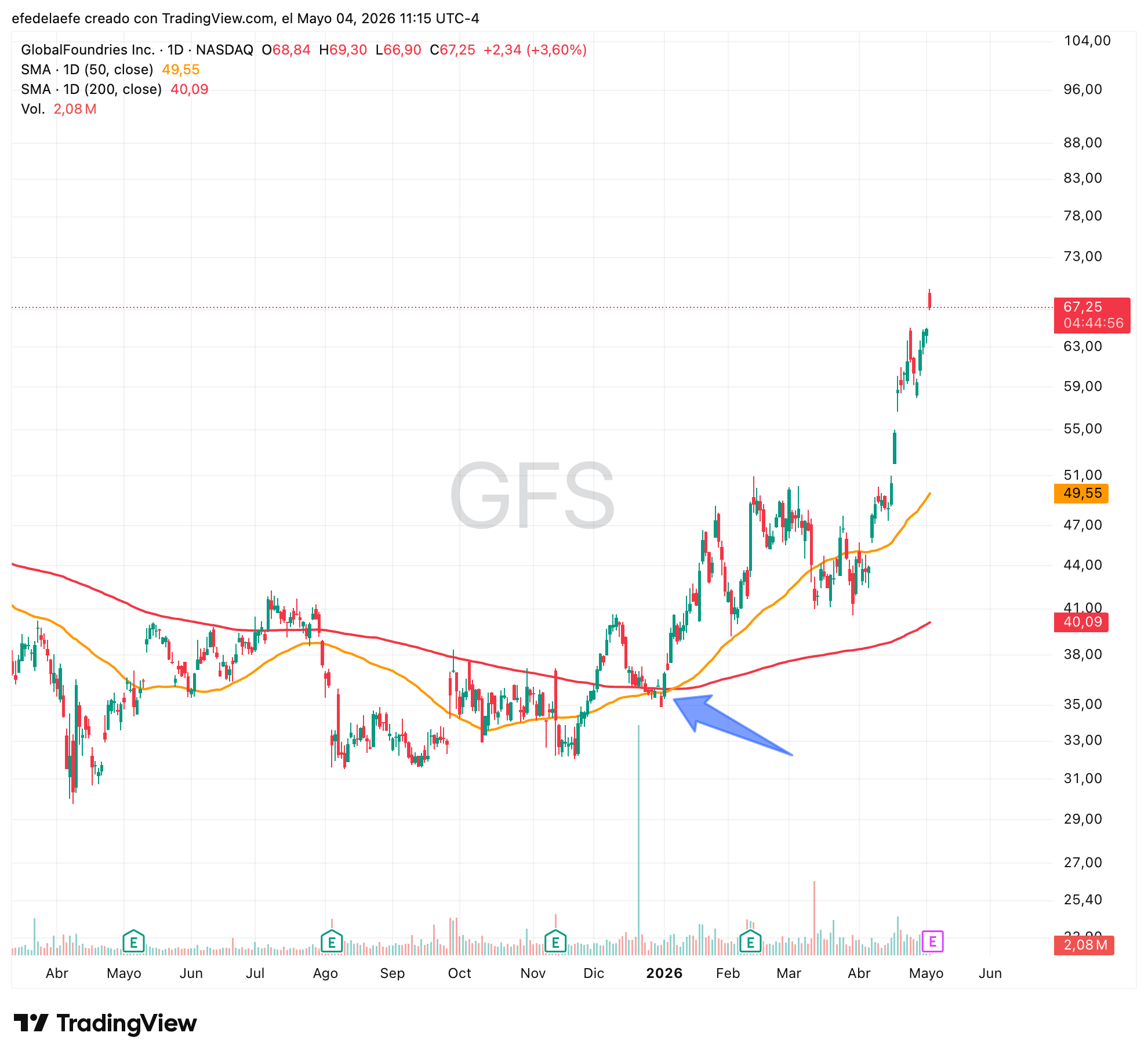

Buena tendencia alcista en este 2026, año que empezó con un buen cruce alcista de las medias de 50 y 200 sesiones.
$TSM — TSMC | El Integrador
TSMC lidera el empaquetado avanzado con óptica coempaquetada a través de su plataforma COUPE (Compact Universal Photonic Engine). Es la apuesta de la industria para CPO a 1.6T y más allá.
NVIDIA presentó sus motores ópticos basados en COUPE en el GTC 2025. Broadcom también lo adoptó para su hoja de ruta.
Las primeras muestras CPO de TSMC a 1.6T llegaron a NVIDIA y Broadcom en 2025, con producción en volumen esperada para 2026. TweakTown
TSMC no es un pure-play fotónico: es la foundry más avanzada del mundo con fotónica como vector de crecimiento. La exposición es real pero diluida dentro de un negocio enorme.
Por qué importa aquí: sin TSMC no hay CPO a escala. Es la pieza que convierte la arquitectura en producto.

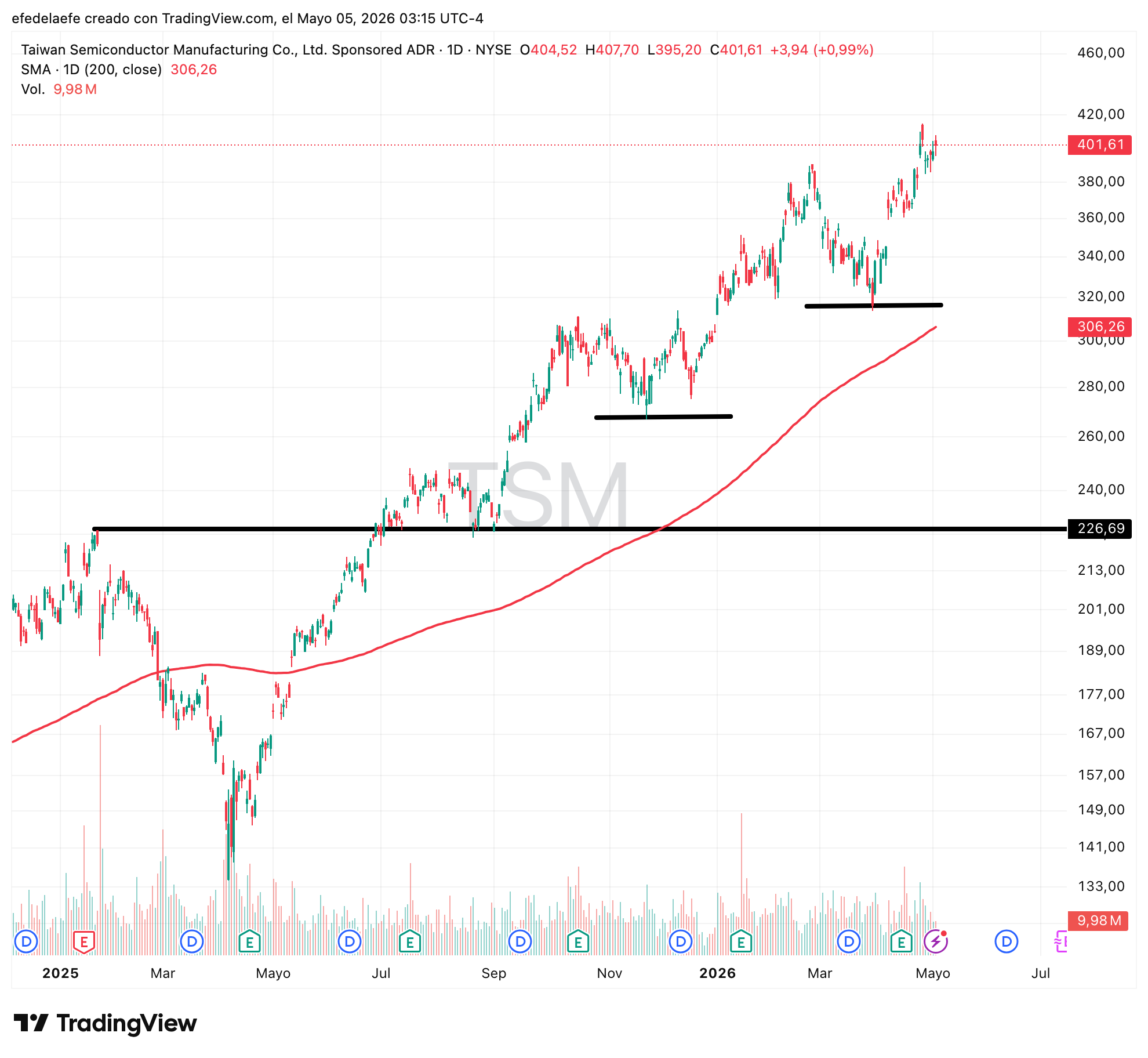

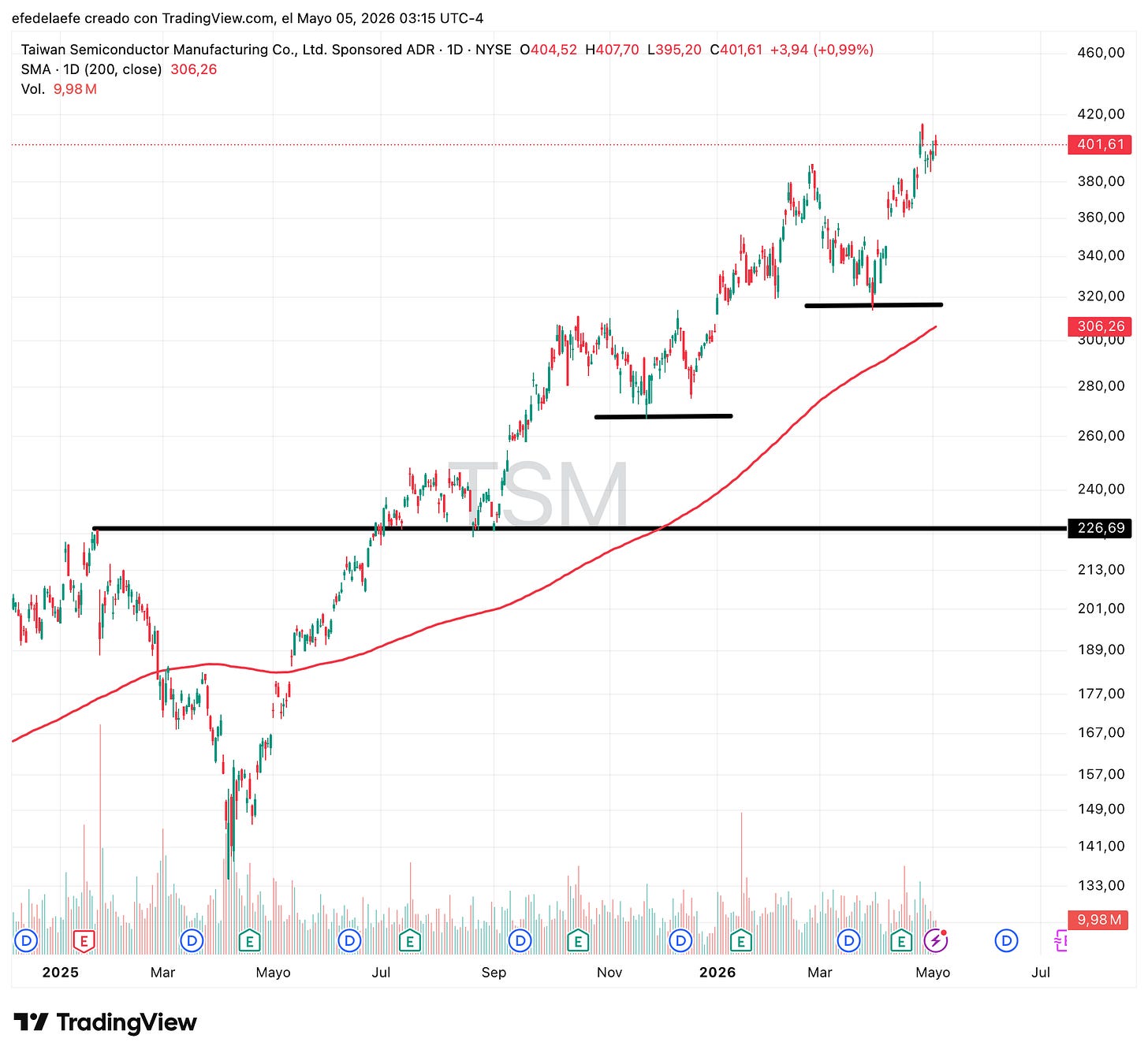

Impecable tendencia alcista.
$VECO — Veeco Instruments | El Armero

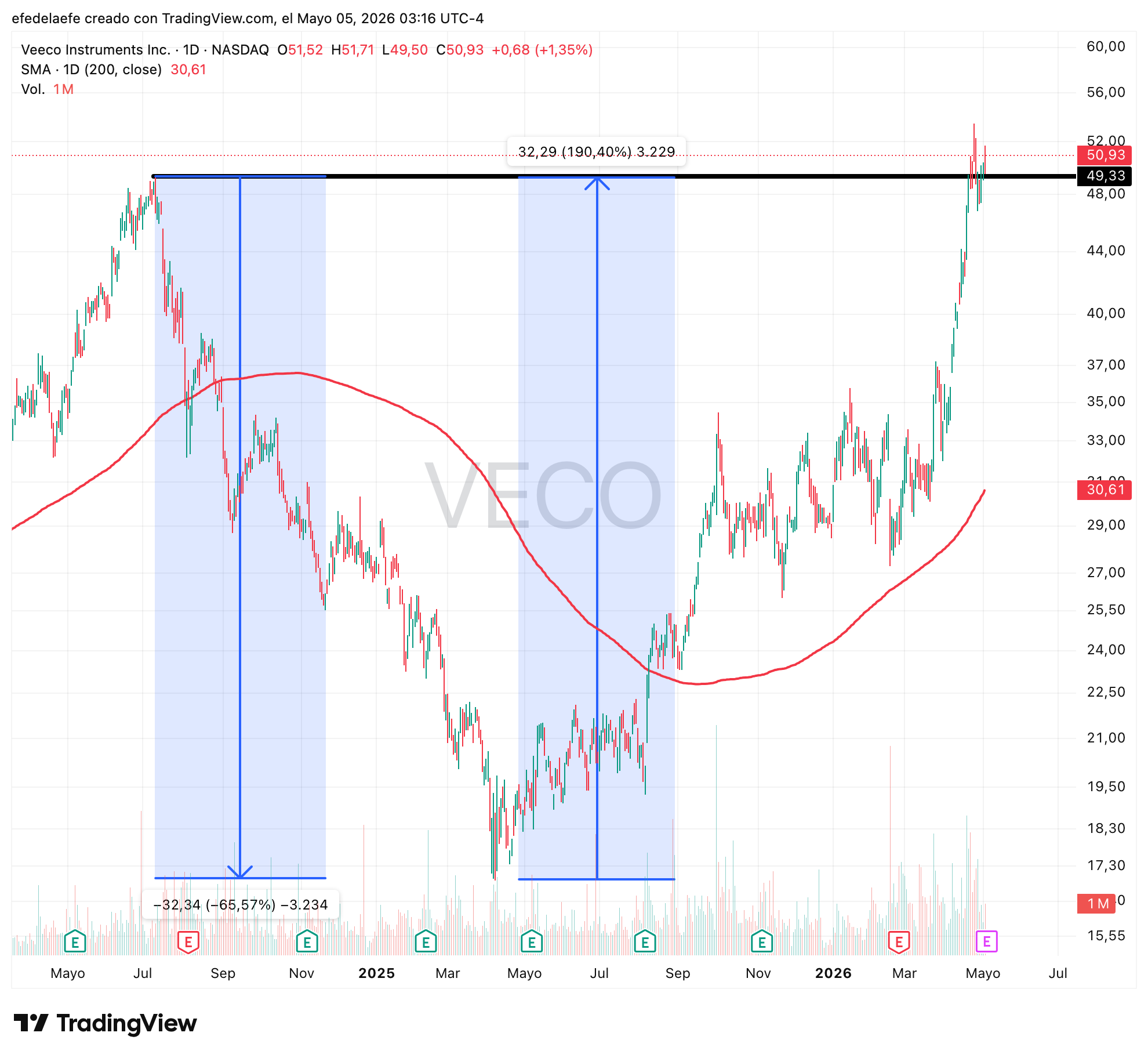

Veeco fabrica los equipos MOCVD que depositan las capas semiconductoras en los láseres de InP. Sin esta maquinaria, las fundiciones de componentes compuestos no fabrican nada.
Es un proveedor de equipamiento, no de componentes. Su ciclo de ingresos sigue al ciclo de inversión en capacidad de fabricación de láseres.
Cuando Lumentum o Coherent anuncian expansión de capacidad, Veeco recibe pedidos de maquinaria.
Riesgo principal: ciclo de capital intensivo con visibilidad limitada. Los pedidos de equipos son irregulares.
Alta volatilidad, está intentando romper los máximos de 2024.
💡 Capa 3: Componentes
$LITE — Lumentum | La Fuente de Luz
Lumentum fabrica las fuentes láser que alimentan las interconexiones fotónicas de los datacenters de IA. Es el nombre que abrió este artículo.
NVIDIA invirtió $2.000 millones más compromisos de compra multimillonarios a largo plazo.
Lidera el mercado de láseres para datacenters junto a Coherent.
La inversión de NVIDIA no es financiera. Es un contrato de suministro estratégico disfrazado de inversión. Jensen Huang aseguró sus láseres para el ciclo de Blackwell y el siguiente.
Riesgo principal: dependencia de NVIDIA como cliente anchor. Si NVIDIA diversifica proveedores o el ciclo frena, Lumentum lo nota de inmediato.

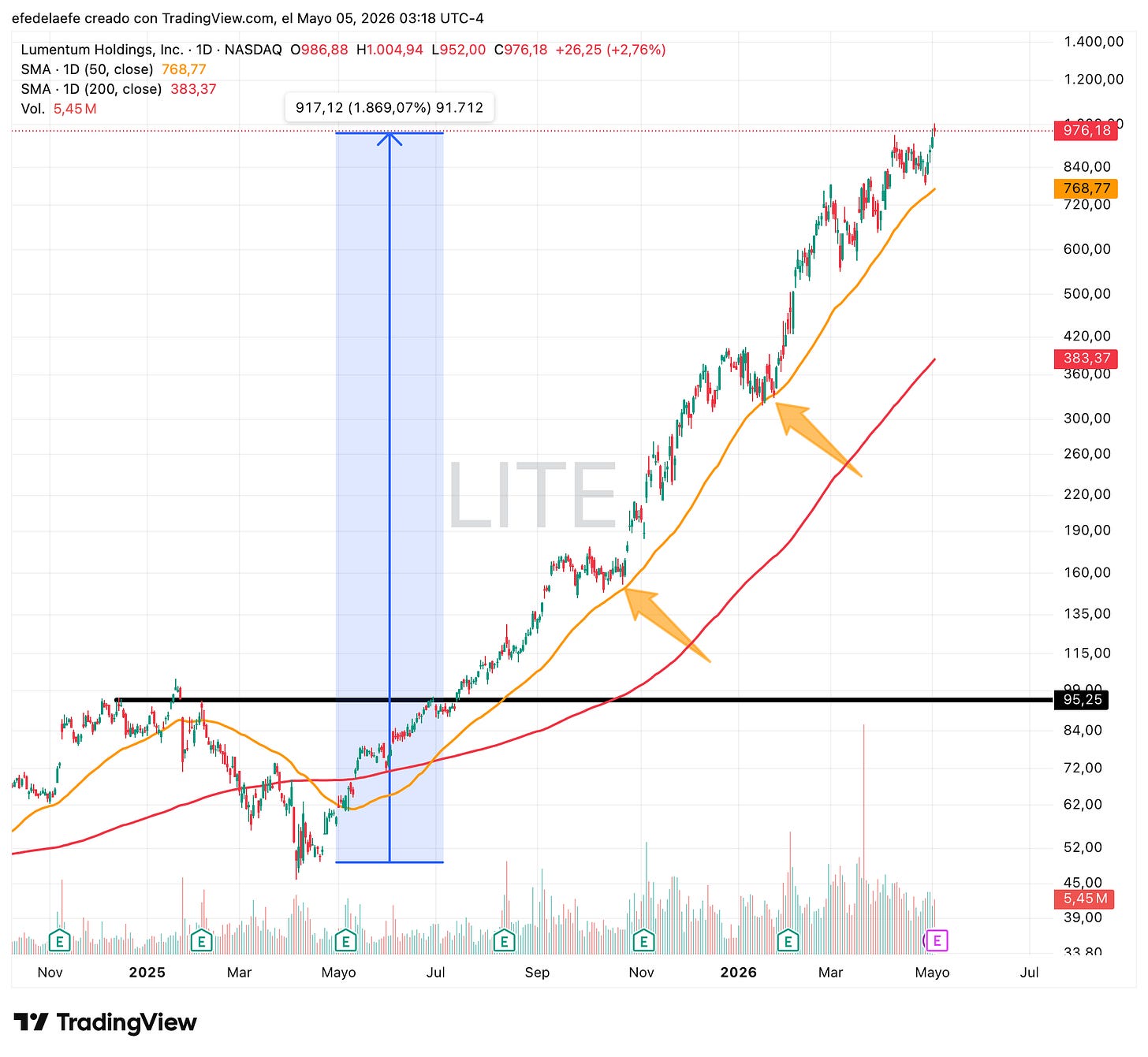

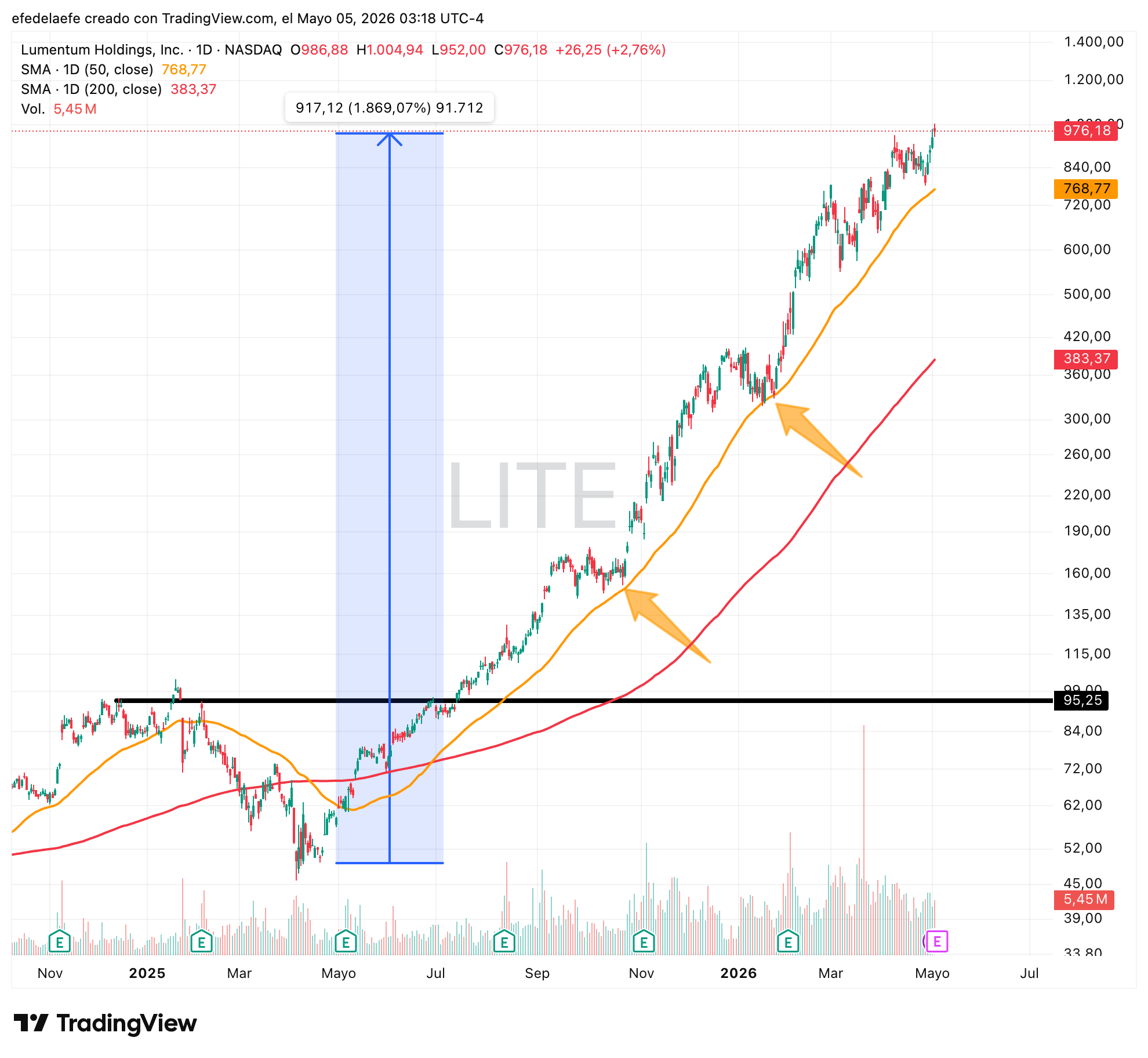

Buen ejemplo de como el mercado ha empezado a buscar un precio adecuado para las empresas de este subsector. +1.800% en los últimos 12 meses.
$COHR — Coherent Corp. | El Rival
Coherent es el otro gigante del láser para datacenters. Nació de la fusión de II-VI y Coherent en 2022 y cubre láseres, EMLs, VCSELs, transceivers y componentes ópticos para comunicaciones de alta velocidad.
NVIDIA invirtió otros $2.000 millones en Coherent el mismo día que en Lumentum, 2 de marzo de 2026.
Compite directamente con Lumentum en fuentes láser y tiene exposición masiva al ciclo de IA.
Su portfolio es más amplio que el de Lumentum: cubre desde componentes individuales hasta módulos completos.
Es el nombre más grande de la lista que más gente tiene ya en radar. La tesis es similar a Lumentum pero con más diversificación de cliente y más complejidad post-fusión.
Riesgo principal: integración de la fusión todavía en proceso. Los márgenes reflejan esa digestión.

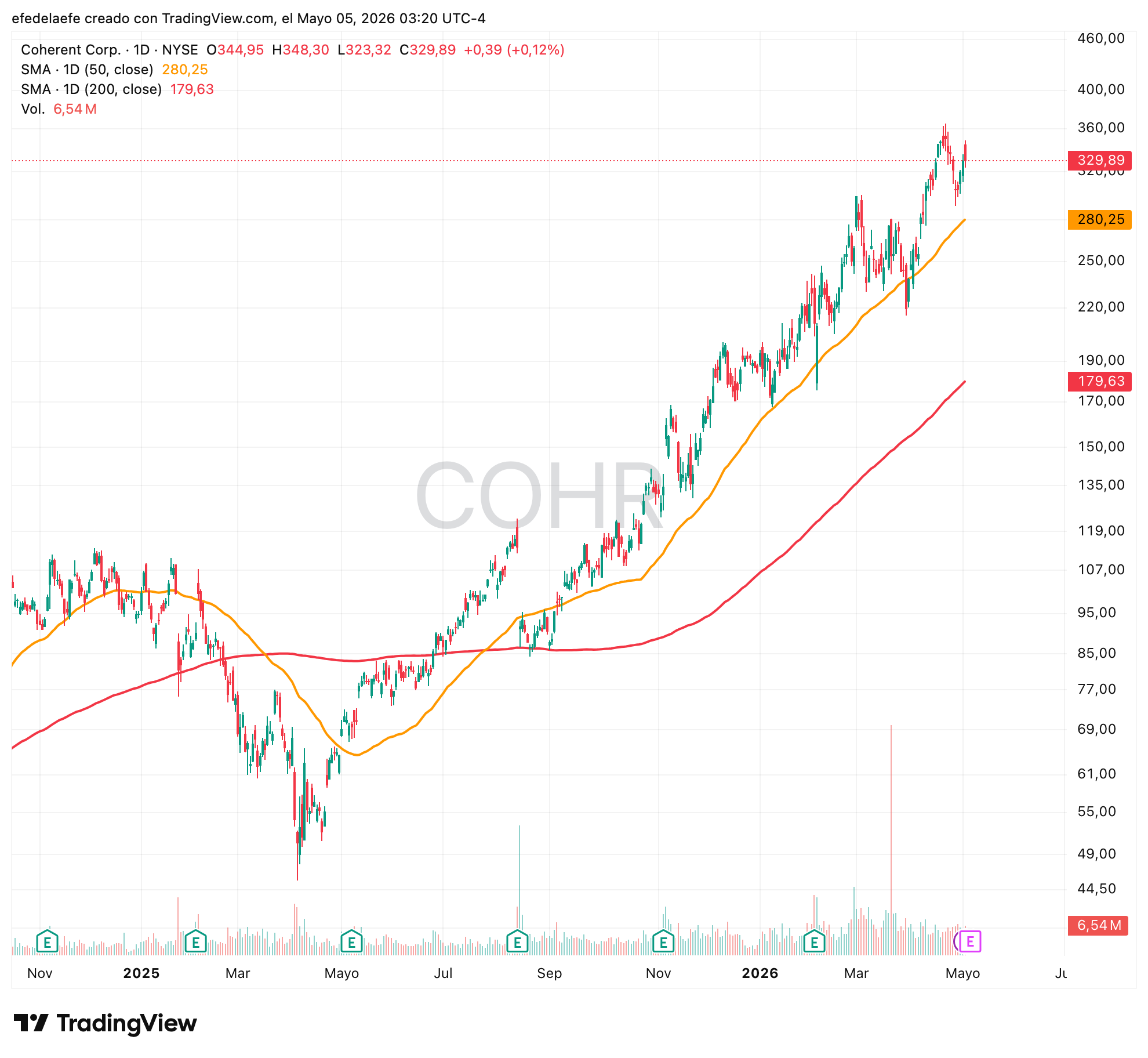

Gráfico muy parecido al de $LITE, subida desde 2025 apoyándose en la SMA 50 (naranja).
$AAOI — Applied Optoelectronics | El Pure-Play
AAOI fabrica transceptores ópticos completos a 800G y 1.6T para hyperscalers. Es el pure-play más puro de la lista.
Está en rampaje fuerte para clientes como AWS y Microsoft.
Mayor exposición directa al ciclo de demanda de transceptores que cualquier otro nombre de la lista.
Perfil de riesgo diferenciado: es el ticker más volátil y más especulativo. El upside es mayor, la protección a la baja es menor. No es el mismo tipo de posición que GLW o MRVL.

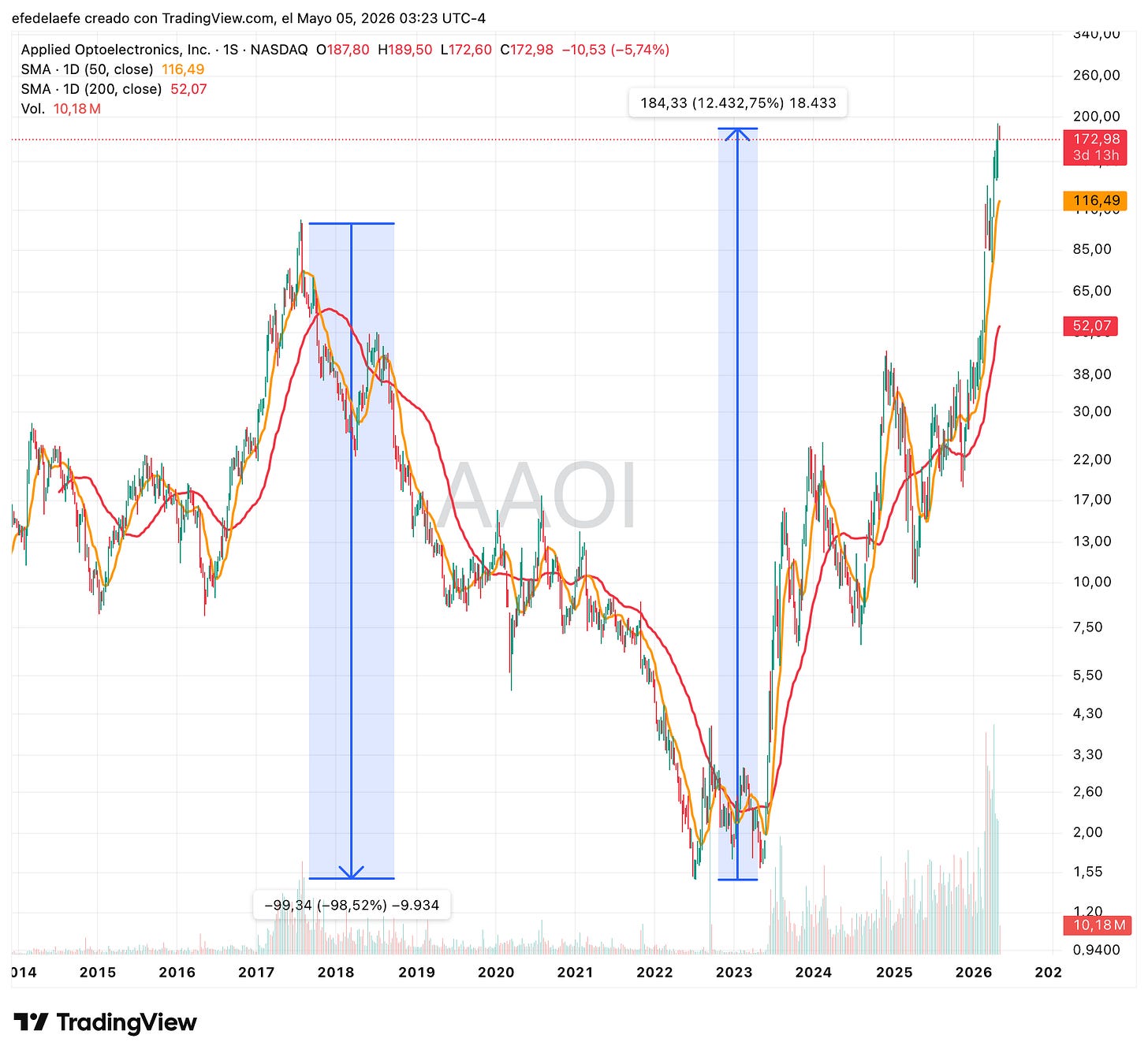

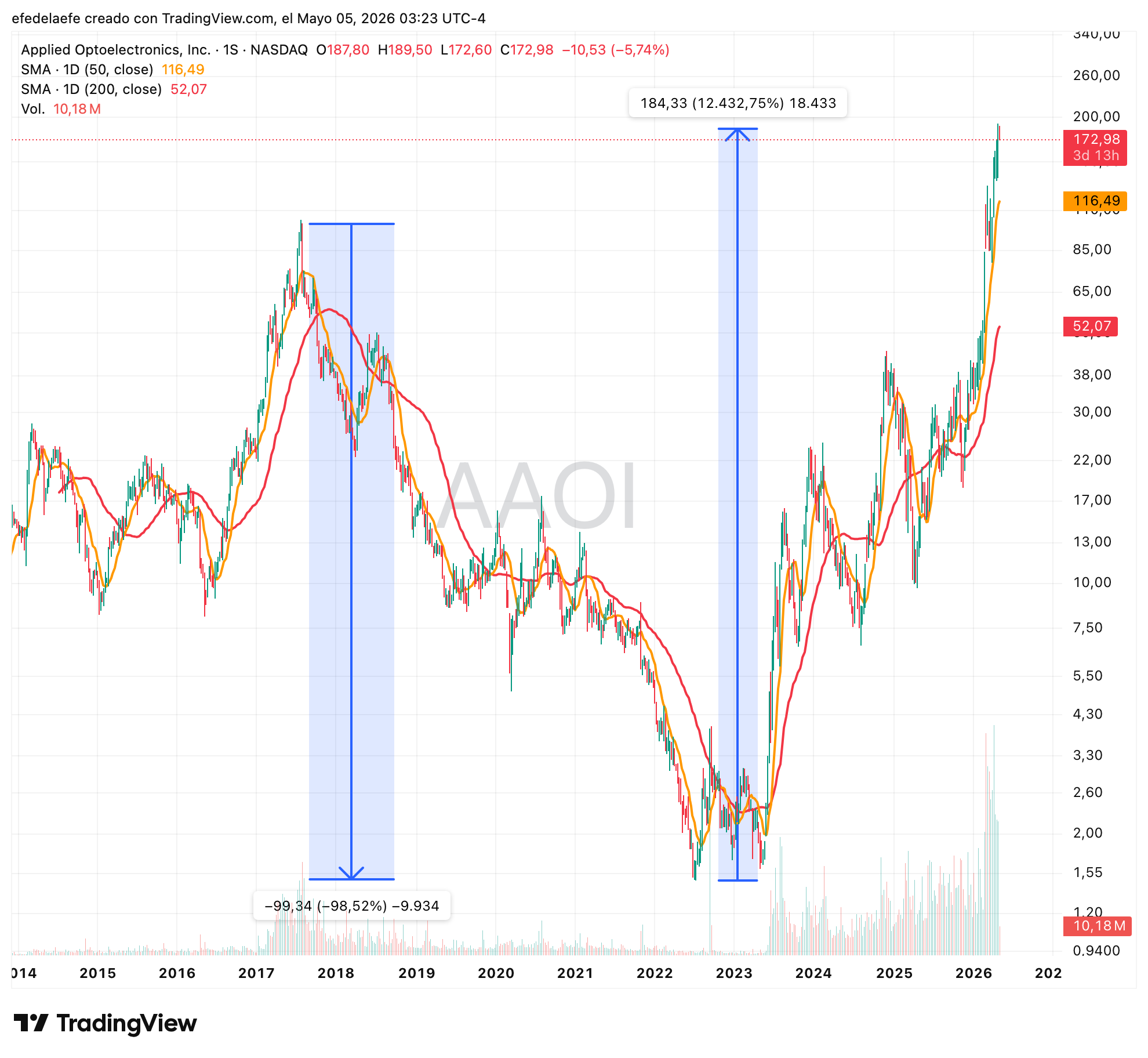

Ampliamos el gráfico para ver ese espectacular -98% de 2017 a 2022 y después un +12.000% hasta hoy
$GLW — Corning | El Sistema Nervioso
Corning no fabrica luz. Fabrica el medio por el que viaja. Su fibra óptica y sus conectores pasivos son la red capilar de cada datacenter de IA del planeta.
Ningún hyperscaler construye un datacenter sin fibra de Corning. La dependencia es estructural.
En octubre de 2025 anunció colaboración con GlobalFoundries en tecnología GlassBridge, guías de onda de vidrio compatibles con la plataforma de fotónica de GFS para CPO.
Es el nombre más defensivo de la lista. Crece con el ciclo pero no lo amplifica. Buenos dividendos, menor volatilidad.
Para quién: el inversor que quiere exposición fotónica sin el perfil de riesgo de los pure-plays.

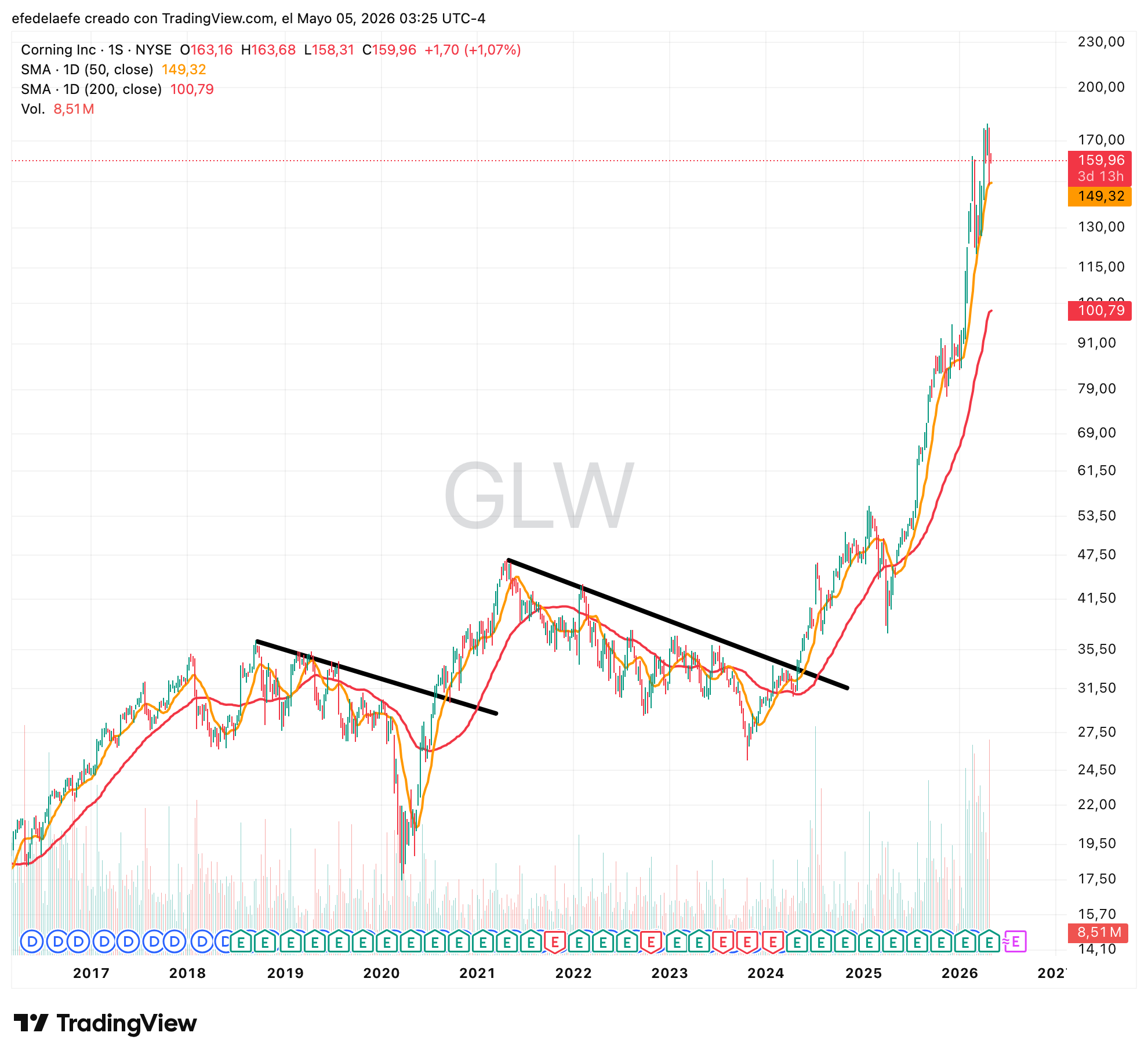

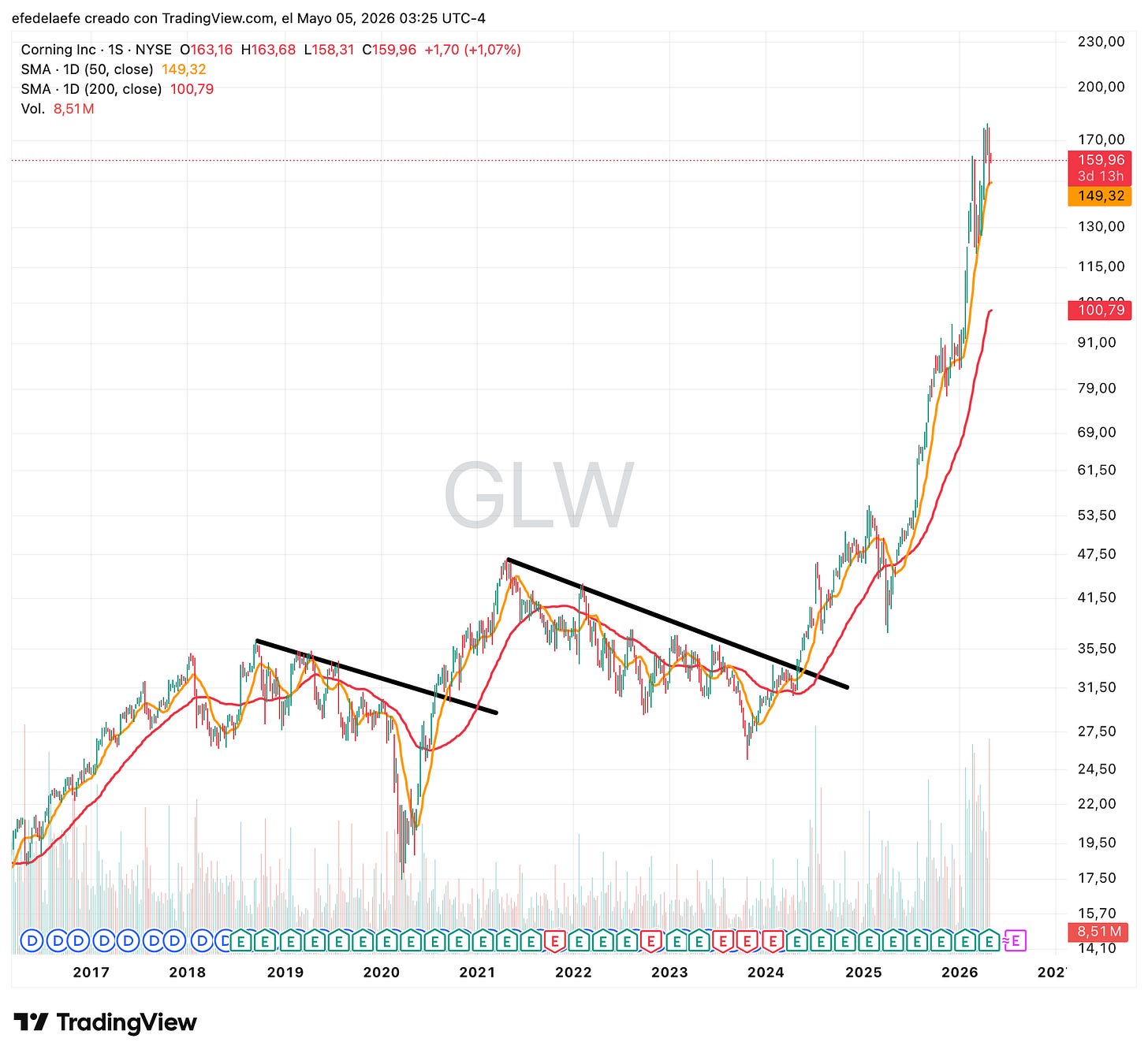

Alcista sin los vaivenes de extremos de AAOI 0.00%↑, pero igualmente muestra una pendiente acelerada desde 2024 incluso en nuestro gráfico logarítmico.
🔗 Capa 4: Integración
$MRVL — Marvell | El Cerebro
Marvell controla el DSP óptico, el chip que codifica y decodifica los datos que viajan por luz. Sin DSP no hay coherencia en el enlace fotónico.
Lidera los chips de 1.6T y tiene la hoja de ruta a 3.2T más avanzada del mercado.
Cada enlace fotónico de datacenter necesita un DSP óptico. Marvell es el proveedor dominante.
No es solo fotónica: Marvell también diseña ASICs de red para hyperscalers. La fotónica es un vector de crecimiento dentro de un negocio más amplio.
Por qué importa: es el nombre con mayor visibilidad de ingresos de la lista. Los contratos de DSP son a largo plazo y de alta visibilidad.

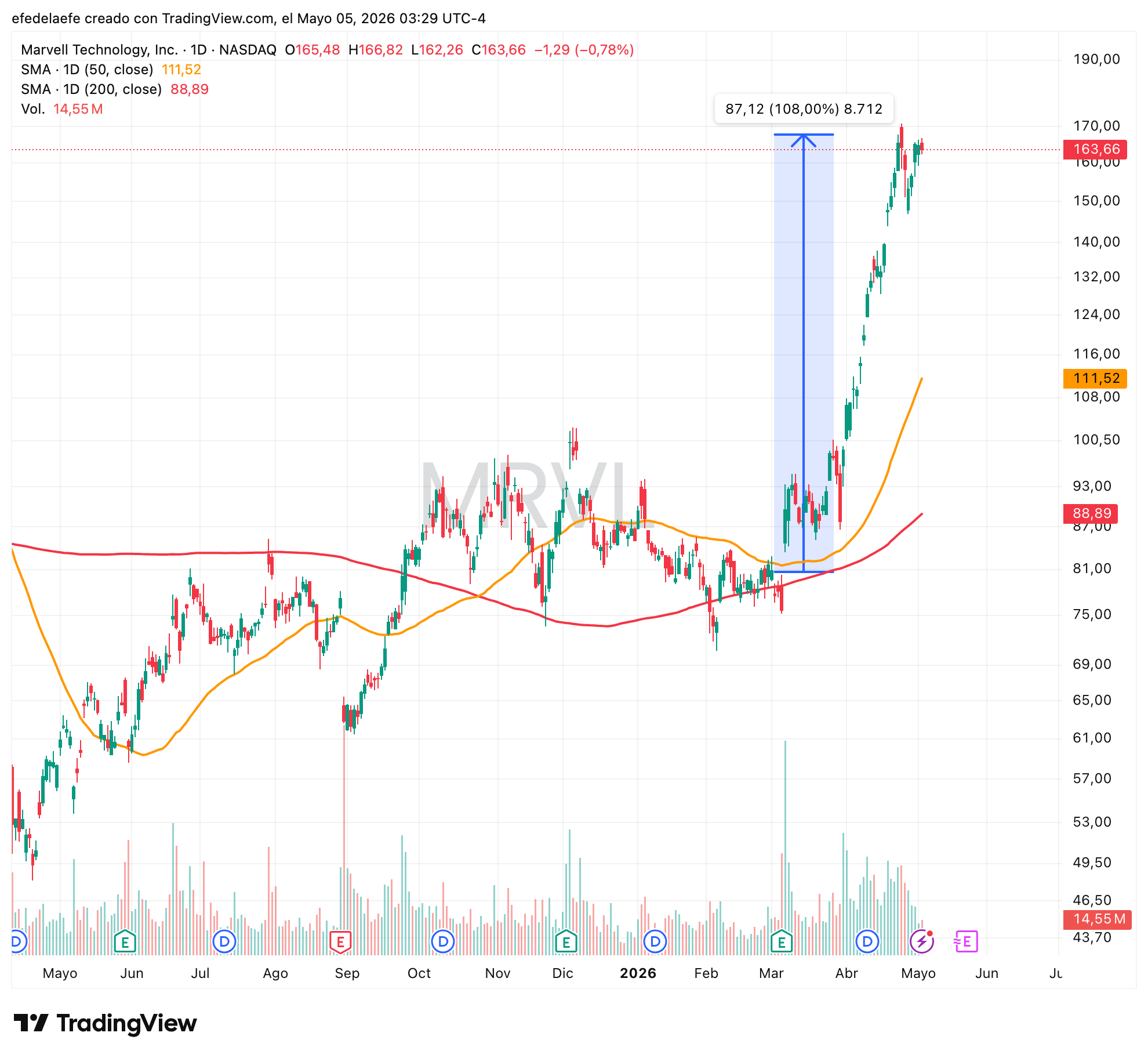

Aceleración extrema del precio este 2026 con más de un +100%, se aleja tanto de la media de 50 como de la de 200.
🧪 Capa 5: Testing
$AEHR — Aehr Test Systems | El Seguro
Aehr hace burn-in a nivel de oblea para chips fotónicos antes de que salgan de la foundry. Su plataforma FOX-XP es el estándar de la industria para testing de componentes ópticos.
En un ciclo donde la demanda supera la oferta, el testing no es un coste de calidad. Es un seguro de suministro.
Es el nombre más pequeño y más puro de la lista. Alta concentración en un solo producto y un solo mercado.
Riesgo principal: dependencia de la cadencia de rampaje de las foundries. Si la producción fotónica tarda en escalar, Aehr espera.

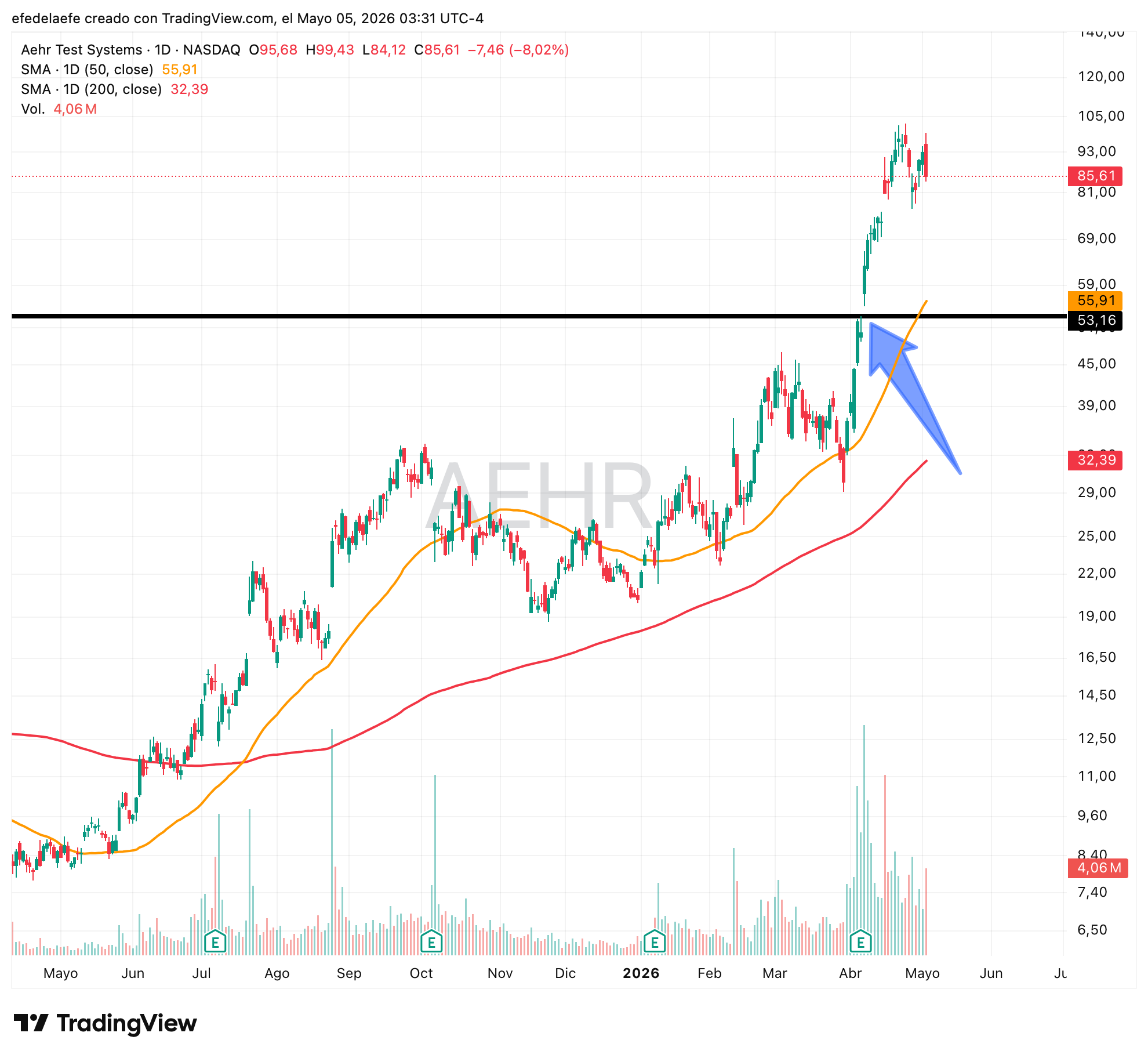

Rotura de máximos históricos con volumen y con gap alcista.

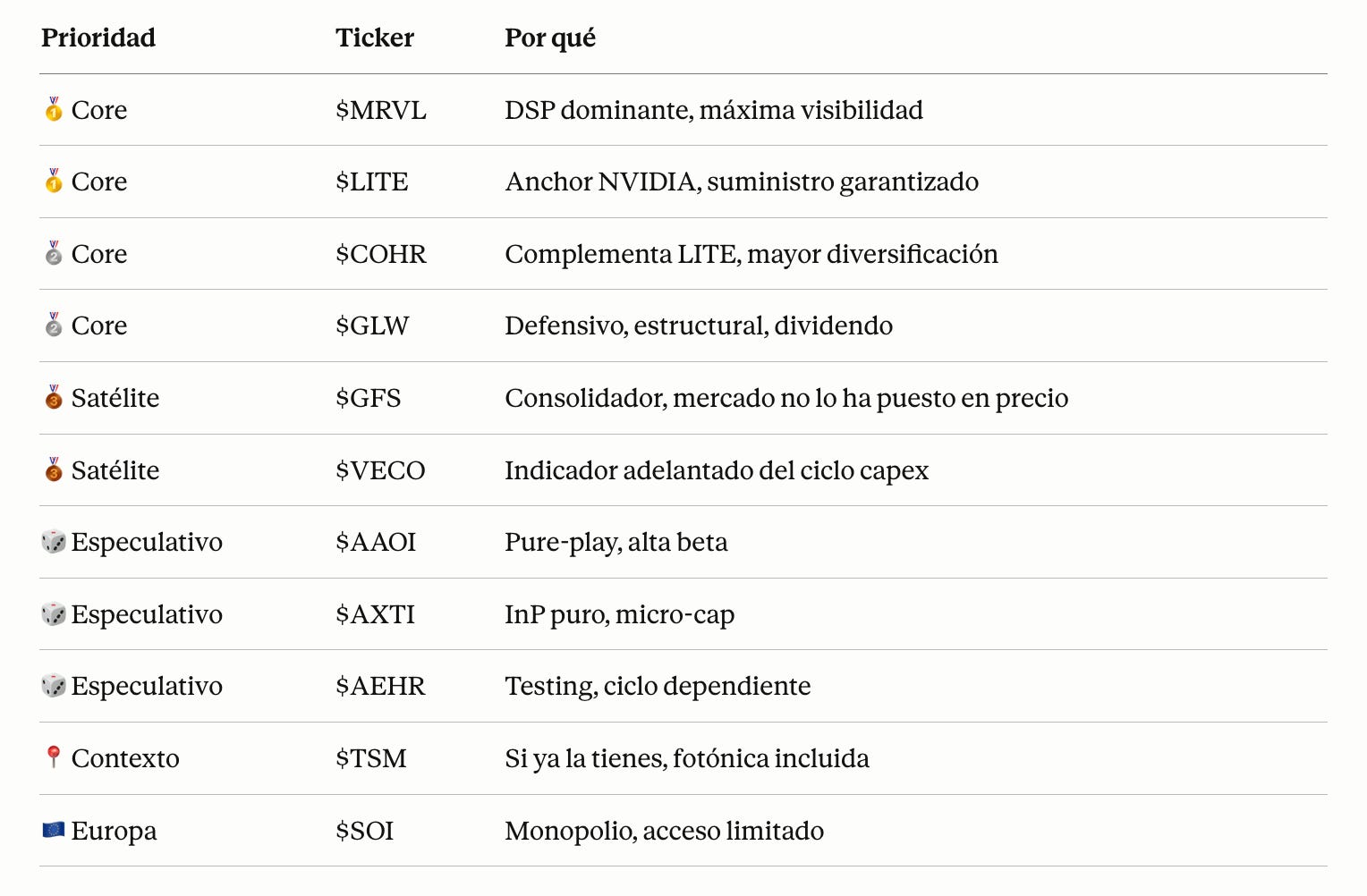

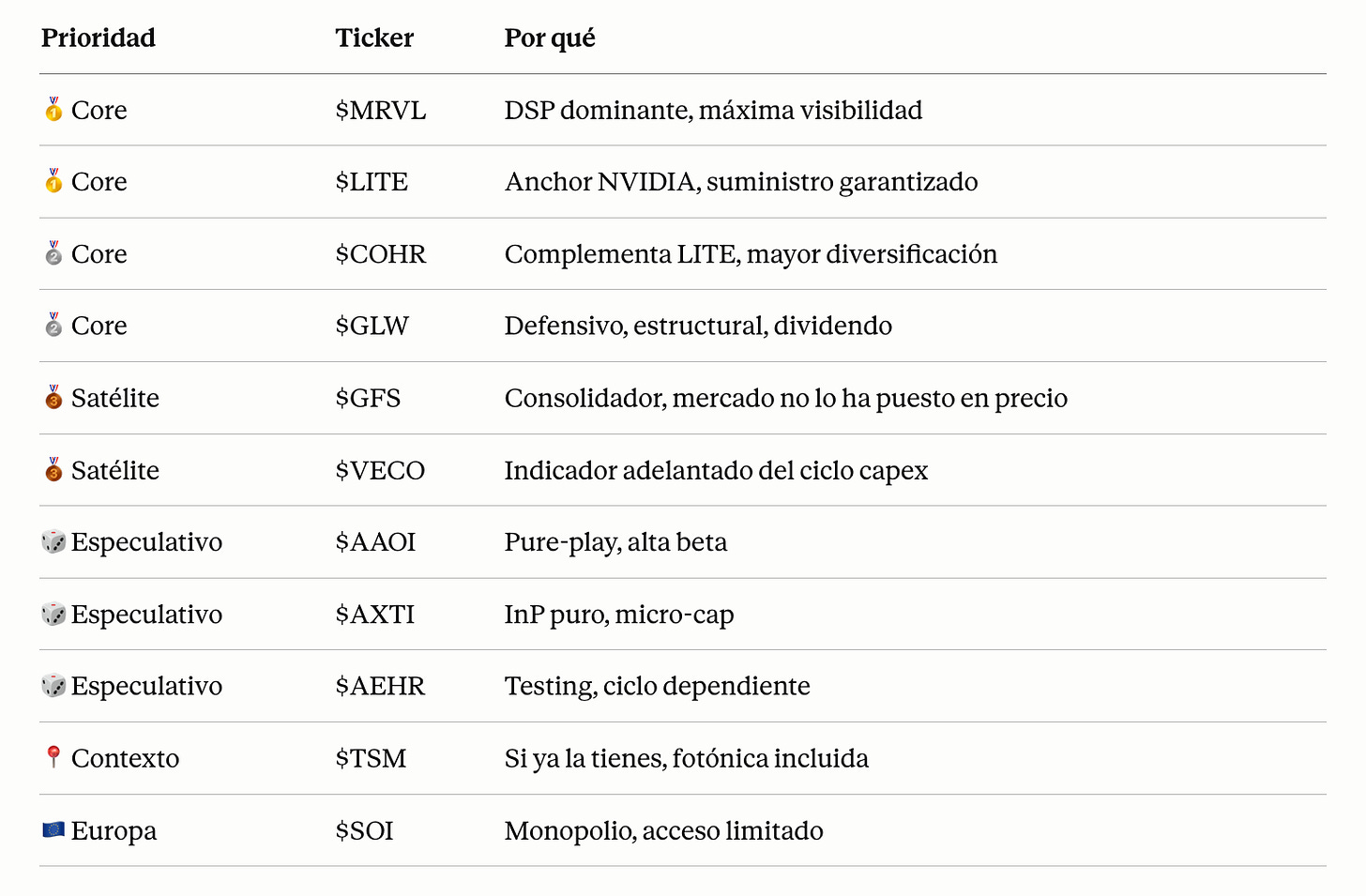

Resumen
Conclusión: Tesis correcta 🟢, entrada complicada 🟡
Los gráficos que has visto a lo largo de este artículo cuentan la historia mejor que cualquier ratio.
Subidas del 100%, 200%, 300% en doce meses. Velas de aceleración en los últimos trimestres que no dejan lugar a dudas sobre quién está comprando y con qué convicción. El mercado institucional lleva meses posicionado en esta cadena. Los precios lo reflejan.
El problema no es la tesis. La tesis es sólida. El problema es el timing.
Hay tres señales que me generan dudas sobre la continuación a medio plazo.
La primera es la propia aceleración de los precios. Cuando un activo sube en vertical durante meses sin respirar, no es una señal de fortaleza ilimitada. Es una señal de que cada vez hay menos papel disponible a precios razonables y que el mercado está comprando expectativas muy por delante de la realidad operativa. Los PERs extremos de algunos nombres de esta lista no me preocupan por los fundamentales: me preocupan porque indican que el precio ha corrido más rápido que el negocio, y eso crea fragilidad ante cualquier decepción.
La segunda es la llegada del retail. El inversor no iniciado está buscando estos tickers ahora. Históricamente, cuando el retail descubre un sector que el institucional ya tiene en cartera, no es el inicio del movimiento. Es el final de la fase fácil.
La tercera: el ETF. El único ETF puro de fotónica que existió murió con $2.8 millones de AUM porque nadie sabía qué compraba. Hoy Lumentum vale $70.000 millones y está en el S&P 500. El universo invertible ya existe. Defiance, Global X o VanEck tienen todos los incentivos para lanzar un ETF de fotónica en los próximos meses. Si lo anuncian, el flujo retail que llegue será la gasolina que el institucional necesita para salir ordenadamente. El ETF de Bitcoin tuvo ese efecto en su ciclo. El de oro también en 2004.
Cuando los grandes gestores lancen el ETF de fotónica, y lo harán, ese será probablemente el momento de revisar la posición, no de ampliarla.
Eso no significa que el precio no pueda seguir subiendo. Puede. Y en ciclos de IA con compra institucional, la inercia dura más de lo que cualquier analista prudente proyecta.
Lo que significa es que el que entra ahora no está comprando lo mismo que el que entró hace doce meses. Está comprando una tesis correcta en un momento técnicamente avanzado, con menos margen de error y más competencia en el lado comprador.
La fotónica es la infraestructura del ciclo de IA. Eso no cambia. El cuándo entrar ya es otra conversación.
Gracias por leer. Si te ha sido útil, compártelo o respóndeme con dudas/sugerencias.
Disclaimer: Todo el contenido tiene fines educativos y refleja mi análisis personal del mercado. No constituye asesoramiento financiero ni recomendación de inversión.
